기술개발의 핵심 컨셉

철재 각파이프의 열손실
열손실이 많은 철재 각파이프를 사용할 경우

열손실 경로 30% 이상 발생

단열 프레임 열손실 방지
열손실이 많은 철재 각파이프를 단열 프레임으로 대체하면

건물 에너지 절감, 결로∙곰팡이 방지, 완벽한 외단열 구현 효과 우수

기술개발 경과 및 성능

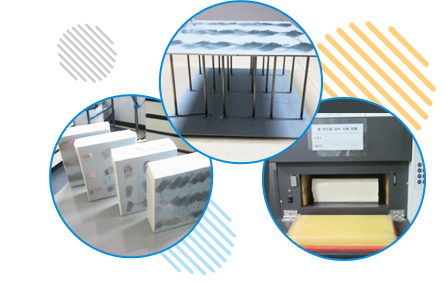

실험실 수준 성능 구현 검증 (2011)

시험체구성 열전도율(w/mK) 충진 후 열관류율
(W/m2K)
단열재 충진 전 단열재 충진 후
스틸강선 1열 0.2292 0.1327 1.55
스틸강선 2열 0.2978 0.2349 2.74
스텐레스 강선 1열 0.1297 0.0622 0.73
스텐레스 강선 2열 0.1535 0.0772 0.94

시뮬레이션에 의한 성능 구현 검증 (2012)

  • 철재 각파이프 구조

    설계열관류율(U) : 0.29 W/m2K

    해석열관류율(U) : 0.40 W/m2K

    선형열관류율(Ψ) : 0.11 W/mK

    강재 각파이프를 구조 금속 판넬마감 (구성=GW 48K*100T / GB9.5T*2P)

  • 트러스 단열 프레임 구조

    설계열관류율(U) : 0.29 W/m2K

    해석열관류율(U) : 0.31W/m2K

    선형열관류율(Ψ) : 0.02W/mK

    트러스 단열 프레임을 구조 금속 판넬마감 (구성=압출법특호 85T / GB9.5T*2P)

  • 3차원 시뮬레이션

    설계열관류율(U) : 0.149W/m2K

    선형열관류율(Ψ) : 0.023W/mK

    트러스 단열 프레임을 구조 (구성=경질우레탄(λ=0.023W/Mk) 150T)

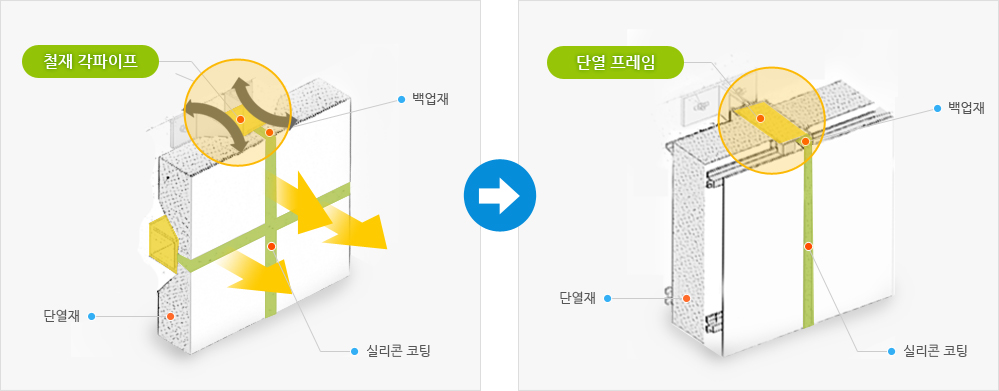

기존 각파이프와 단열 프레임의 열손실 개념도

철재 각파이프의 열손실

철재 각파이프의 열손실 단면해석

설계대비 37% 열손실

단열 프레임 열손실 방지

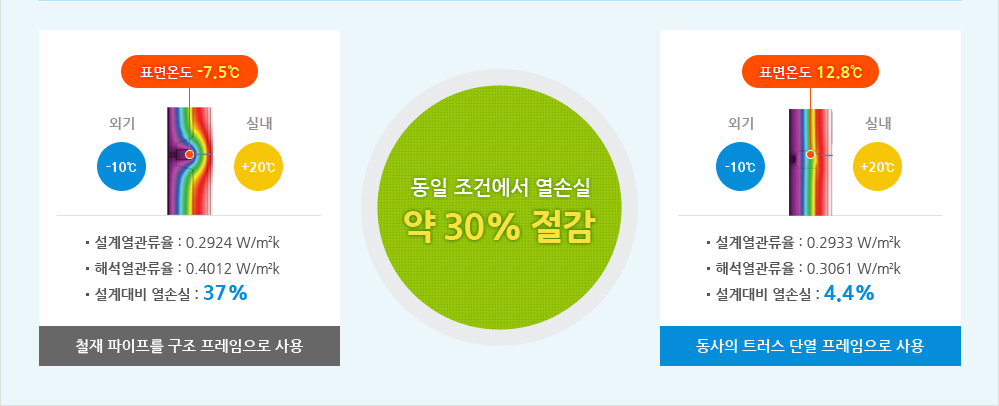

TIFUS 단열 프레임의 열손실 단면해석

설계대비 4.4% 열손실

이론적 검증

열 손실 단면해석

2차원 열해석 프로그램(Theme6.3)에 의한 해석
